Ενιαία φάση πλήρους κύματος Επανόρθωση Ενεργοποιημένα φρένα RNB-N για είσοδο εναλλασσόμενου ρεύματος 100V/200V
-
Επισημαίνω
Φρένα εισόδου 100V/200V AC
,Ενιαίο φάσμα πλήρους κύματος
,Φρένα RNB-N
-
Σειρά ροπής2 ∆ 200 N·m
-
ΤετάρτηDC24V/DC90V
-
Μέθοδος διόρθωσηςΜονόφασμα πλήρους κύματος
-
Συχνότητα50/60Hz
-
Εισαγωγική τάση εναλλασσόμενου ρεύματος100V/200V
-
Έξοδος συνεχούς ρεύματος24V/90V
-
Τόπος καταγωγήςΙαπωνία
-
ΜάρκαOGURA
-
Αριθμό μοντέλουΣειρά RNB-N
-
Ποσότητα παραγγελίας minΝα διαπραγματευτούμε.
-
ΤιμήNegotiate
-
Συσκευασία λεπτομέρειεςΠροσαρμοσμένη συσκευασία
Ενιαία φάση πλήρους κύματος Επανόρθωση Ενεργοποιημένα φρένα RNB-N για είσοδο εναλλασσόμενου ρεύματος 100V/200V
Οι εικόνες, τα μοντέλα, οι παράμετροι και άλλες σχετικές πληροφορίες που εμφανίζονται στο προϊόν προορίζονται μόνο για αναφορά.εξαρτήματα ακριβείας, αυτοματισμός γραφείου, και αυτοματισμός εργοστασίου, ή αν χρειάζεστε εξατομικευμένα προϊόντα σε αυτόν τον τομέα.Θα σας απαντήσουμε το συντομότερο δυνατόν.Πάντα ακολουθούμε τον σκοπό να αγωνιζόμαστε για το καλύτερο για να σας παρέχουμε την υψηλότερη ποιότητα υπηρεσίας. Ανυπομονούμε να καθιερώσουμε μια φιλική και σταθερή συνεργατική σχέση μαζί σας.
Περιγραφή του προϊόντος:

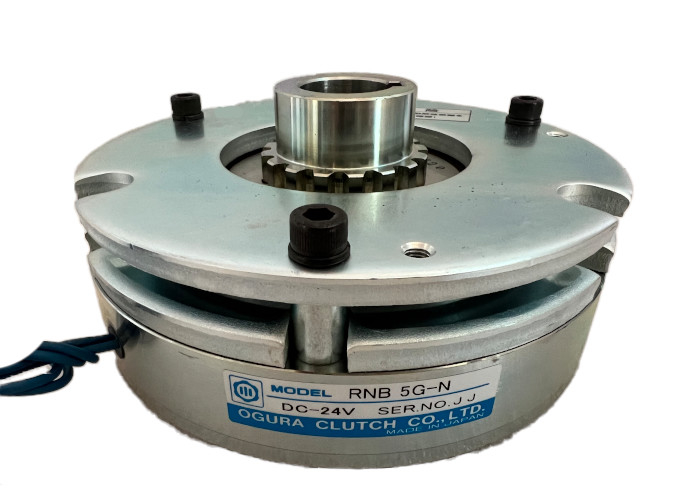

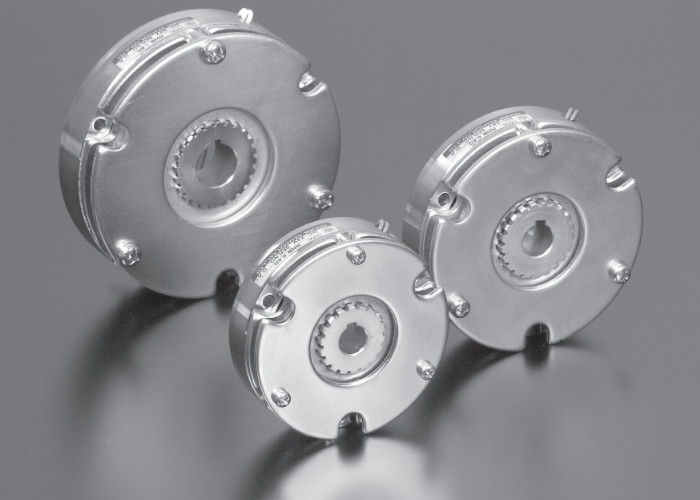

Το φρένο ενεργοποίησης μη συναρπαστικής λειτουργίας της σειράς RNB-N είναι ένα προϊόν υψηλής απόδοσης και συμπαγής πέδησης με χαρακτηριστικά όπως ταχεία πέδηση, υψηλή ροπή και χειροκίνητη απελευθέρωση.Χρησιμοποιείται ευρέως σε διάφορα βιομηχανικά σενάρια που απαιτούν κράτηση και διακοπή έκτακτης ανάγκηςΟι λεπτομερείς προδιαγραφές παραμέτρων και οι οδηγίες εγκατάστασης παρέχουν στους χρήστες ολοκληρωμένη και αξιόπιστη τεχνική υποστήριξη.
Τεχνική παράμετρος:
Δοκιμαστική πέδη μη συναρπαστική RNB-N [για διατήρηση]
0.2 τύπου, 0.4 τύπου, 0.8 τύπου, 1.6 τύπου
Δρόμος: 2 - 16 N·m
| Σχήμα | ΕθνΚΤ-Ν | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | 1.6G | 1.6K | |
| Προδιαγραφή τάσης DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Στατική ροπή τριβής | 〔N・m〕 | 2 | 4 | 8 | 16 | |||||
| Αδυναμία | J × 10-4〔kg·m2〕 | 0.215 | 0.360 | 0.782 | 2.93 | |||||
| Διάμετρος τρύπησης | dH7 | 12 | 12 | 14 | 19 | |||||
| Κλειδί | βΕ9×t+0.15 | 4 × 13.5 | 4 × 13.5 | 5 × 16 | 5×21 | |||||
| Κατεύθυνση περιφέρειας | Α | 77 | 85 | 97 | 117 | |||||
| Β | 68 | 74 | 85 | 108 | ||||||
| Γh9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| Ε | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | - | ||||||
| Κατεύθυνση άξονα | Α | 30 | 32 | 35 | 41 | |||||
| Μ | 25.5 | 27.5 | 29.5 | 34.5 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| Π | 18 | 16 | 14 | 15 | ||||||
| Q | 8 | 12 | 16 | 20 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(μέσω για να σταματήσει) | 0.15~0.3 | 0.15~0.3 | 0.15~0.3 | 0.15~0.3 | ||||||
| Μάζα (kg) | 0.6 | 0.85 | 1.2 | 1.9 | ||||||
Δοκιμαστική πέδη μη συναρπαστική RNB-N [για διατήρηση]
Τύπος 3, τύπος 5, τύπος 10, τύπος 20
Δρόμος: 30 - 200 N·m
| Σχήμα | ΕθνΚΤ-Ν | 3G | 3K | 5G | 5 χλμ. | 10G | 10 χλμ. | 20G | 20 χιλιάρικα. | |
| Προδιαγραφή τάσης DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Στατική ροπή τριβής | 〔N・m〕 | 30 | 50 | 100 | 200 | |||||
| Αδυναμία | J × 10-4〔kg·m2〕 | 3.27 | 6.49 | 13.70 | 24.30 | |||||
| Διάμετρος τρύπησης | dH7 | 19 | 24 | 28 | 32 | |||||
| Κλειδί | βΕ9×t+0.15 | 5×21 | 7×27 | 7×31 | 10x35.5 | |||||
| Κατεύθυνση περιφέρειας | Α | 125 | 145 | 165 | 187 | |||||
| Β | 112 | 130 | 150 | 170 | ||||||
| Γh9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| Ε | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | Επενδύσεις | Επενδύσεις | M6 | M6 | ||||||
| Κατεύθυνση άξονα | Α | 53.5 | 56.5 | 71 | 81 | |||||
| Μ | 46 | 49 | 61 | 71 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| Π | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| Σ ((μέσω για να σταματήσει) | 0.15~0.3 | 0.15~0.3 | 0.15~0.3 | 0.2~0.35 | ||||||
| Μάζα (kg) | 3.6 | 5.2 | 7.9 | 12.3 | ||||||
Πίνακας επιδόσεων (συμπεριλαμβανομένων των χαρακτηριστικών λειτουργίας).
Τύπος RNB-N [για εκμετάλλευση] τύπου 0,2 τύπου 0,4 τύπου 0,8 τύπου 1,6 τύπου 3, τύπου 5, τύπου 10, τύπου 20.
|
Σχήμα ΕθνΚΤ-Ν |
Προδιαγραφή ροπής (N · m) | Στρογγυλοειδή (20 °C) | Χρόνος έλξης μαγνητών (ms) | Χρόνος αποδέσμευσης της σκευωρίας (ms) | Επιτρεπόμενος αριθμός περιστροφών ((r/min) | ||||
| Η τάση συνεχούς ρεύματος (V) | Συνεχές ρεύμα (A) | Αντίσταση (Ω) | Δυναμικότητα (W) | ||||||
| 0.2 | G | 2 | 24 | 0.41 | 59 | 10 | 35 | 12 | 5000 |
| Κ | 90 | 0.11 | 815 | ||||||
| 0.4 | G | 4 | 24 | 0.54 | 45 | 13 | 45 | 12 | 4000 |
| Κ | 90 | 0.14 | 630 | ||||||
| 0.8 | G | 8 | 24 | 0.63 | 38 | 15 | 55 | 15 | 4000 |
| Κ | 90 | 0.17 | 540 | ||||||
| 1.6 | G | 16 | 24 | 0.76 | 32 | 18 | 55 | 25 | 3500 |
| Κ | 90 | 0.20 | 445 | ||||||
| 3 | G | 30 | 24 | 0.96 | 25 | 23 | 70 | 35 | 3500 |
| Κ | 90 | 0.25 | 358 | ||||||
| 5 | G | 50 | 24 | 1.13 | 21 | 27 | 90 | 50 | 3000 |
| Κ | 90 | 0.30 | 300 | ||||||
| 10 | G | 100 | 24 | 1.37 | 17.5 | 33 | 180 | 65 | 3000 |
| Κ | 90 | 0.37 | 245 | ||||||
| 20 | G | 200 | 24 | 1.88 | 12.8 | 45 | 250 | 90 | 2500 |
| Κ | 90 | 0.50 | 180 | ||||||
Εφαρμόσιμα σενάρια
Διατήρηση λειτουργίας:Παροχή δύναμης πέδησης σε κατάσταση μη διέγερσης όταν απαιτείται σταθερή διατήρηση φορτίου.
Σταματήστε έκτακτη ανάγκη:Σε περίπτωση έκτακτης ανάγκης, η ισχύς μπορεί να διακοπεί γρήγορα και η ταχεία πέδηση μπορεί να επιτευχθεί μέσω της δύναμης του ελαστικού για να εξασφαλιστεί η ασφάλεια του εξοπλισμού.
Βιομηχανικές εφαρμογές:χρησιμοποιείται ευρέως σε εξοπλισμό αυτοματισμού, γραμμές παραγωγής, μηχανήματα εργαλείων και άλλους τομείς για τη διασφάλιση της σταθερότητας και της ασφάλειας της λειτουργίας του εξοπλισμού.
Λειτουργία του προϊόντος:
Δράση μη διέγερσης:Όταν η τροχιά δεν ενεργοποιείται, το φρένο βρίσκεται σε κατάσταση πέδησης. Μετά την ενεργοποίηση, η armature προσελκύεται από το μαγνητικό ζυγό και το φρένο απελευθερώνεται.
Γρήγορη πέδηση:Χρησιμοποιώντας τη δύναμη του ελαστικού για την επίτευξη γρήγορης πέδησης, με σύντομο χρόνο απόκρισης πέδησης και καλή επίδραση πέδησης.
Χειροκίνητη απελευθέρωση:Ορισμένα μοντέλα (3-20) υποστηρίζουν λειτουργία χειροκίνητης απελευθέρωσης, η οποία απελευθερώνει το φρένο σπρώχνοντας την armature με βίδες, διευκολύνοντας τη συντήρηση του εξοπλισμού και την αντιμετώπιση προβλημάτων.
Προστατευτικό στοιχείο:Συνιστάται η χρήση ενσωματωμένων προστατευτικών στοιχείων ή προστατευτικών στοιχείων που συνδέονται παράλληλα με την τροχιά για την προστασία της συσκευής τροφοδοσίας από βλάβη.
