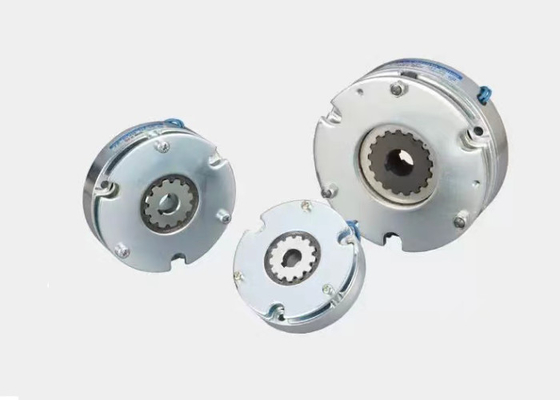

Σειρά SNB-N άμεση διακοπή μη συναρπαστικής ηλεκτρομαγνητικής πέδησης Πεδίο ροπής 1 100N·m
-
Επισημαίνω
Αμέσως διακοπή ηλεκτρομαγνητικού φρένου
,100 N·m Ηλεκτρομαγνητική πέδη
,Ηλεκτρομαγνητική πέδη σειράς SNB-N
-
Σειρά ροπής1 ̊100N·m
-
Αρχική ροπή70% της προδιαγραφής ροπής
-
ΤετάρτηDC24V/90V
-
Αντίσταση στην φθοράΔυνατό
-
ΣχήμαΠενιχρό/Σκληρό
-
είδηΤύπος διπλής χρήσης πέδησης/συντήρησης
-
Μέθοδος διόρθωσηςΜονόφασμα πλήρους κύματος
-
Εισαγωγική τάση εναλλασσόμενου ρεύματος100V/200V
-
Τόπος καταγωγήςΙαπωνία
-
ΜάρκαOGURA
-
Αριθμό μοντέλουΣειρά SNB-N
-
Ποσότητα παραγγελίας minΝα διαπραγματευτούμε.
-
ΤιμήNegotiate
-
Συσκευασία λεπτομέρειεςΠροσαρμοσμένη συσκευασία

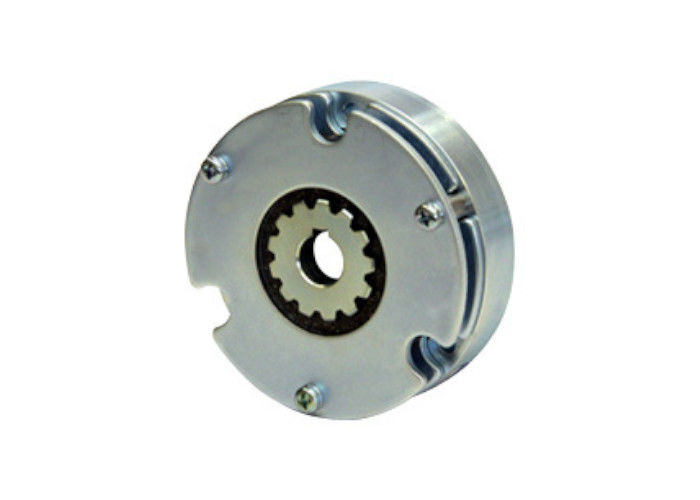

Σειρά SNB-N άμεση διακοπή μη συναρπαστικής ηλεκτρομαγνητικής πέδησης Πεδίο ροπής 1 100N·m
Οι εικόνες, τα μοντέλα, οι παράμετροι και άλλες σχετικές πληροφορίες που εμφανίζονται στο προϊόν προορίζονται μόνο για αναφορά.εξαρτήματα ακριβείας, αυτοματισμός γραφείου, και αυτοματισμός εργοστασίου, ή αν χρειάζεστε εξατομικευμένα προϊόντα σε αυτόν τον τομέα.Θα σας απαντήσουμε το συντομότερο δυνατόν.Πάντα ακολουθούμε τον σκοπό να αγωνιζόμαστε για το καλύτερο για να σας παρέχουμε την υψηλότερη ποιότητα υπηρεσίας. Ανυπομονούμε να καθιερώσουμε μια φιλική και σταθερή συνεργατική σχέση μαζί σας.
Περιγραφή του προϊόντος:
Η σειρά SNB-N είναι ένα ηλεκτρομαγνητικό φρένο μη συναρπαστικής δράσης που έχει σχεδιαστεί τόσο για λειτουργίες πέδησης όσο και για λειτουργίες συγκράτησης.το φρένο αυτό χρησιμοποιεί δομή κλειστού ελαστικούΜπορεί να παράγει γρήγορα ροπή και να επιτυγχάνει ταχεία πέδηση, και είναι ιδιαίτερα κατάλληλο για τις απαιτήσεις πέδησης ασφαλείας.Ο λεπτός και συμπαγής σχεδιασμός του είναι ιδιαίτερα συμβατός με την συμπαγή φύση των κινητήρων servo και των ποικίλων μηχανών και συσκευώνΤο φρένο της σειράς SNB-N χρησιμοποιεί ανθεκτικά στην φθορά υλικά τριβής για να εξασφαλίσει την αντοχή και είναι εξοπλισμένο με λειτουργία χειροκίνητης απελευθέρωσης.που ασκούν σημαντικές επιπτώσεις κατά την εγκατάσταση εξοπλισμού ή τις διακοπές ρεύματος.
Τεχνική παράμετρος:
SNB-N μη συναρπαστική πέδη λειτουργίας [για πέδηση]
Τύπος 0.1Τύπος 0.2Τύπος 0.4Τύπος 0.8
Στροφή: 1 έως 8Αριθμός
| Σχήμα | ΕθνΚΤ-Ν | 0.1G | 0.1K | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | |
| Προδιαγραφή τάσης DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Στατική ροπή τριβής | 〔N・m〕 | 1 | 2 | 4 | 8 | |||||
| Αδυναμία | J × 10-4〔kg·m2〕 | 0.16 | 0.28 | 0.43 | 1.22 | |||||
| Διάμετρος τρύπησης | dH7 | 12 | 12 | 14 | 19 | |||||
| Κλειδί | βΕ9×t+0.15 | 4 × 13.5 | 4 × 13.5 | 5 × 16 | 5×21 | |||||
| Κατεύθυνση περιφέρειας | Α | 77 | 85 | 97 | 117 | |||||
| Β | 68 | 74 | 85 | 108 | ||||||
| Γh9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| Ε | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | |||||||
| Κατεύθυνση άξονα | Α | 30 | 32 | 35 | 41 | |||||
| Μ | 26 | 28 | 30 | 35 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| Π | 19.5 | 21 | 22 | 25.5 | ||||||
| Q | 8 | 8 | 8 | 10 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(μέσω για να σταματήσει) | 0.1~0.25 | 0.1~0.25 | 0.1~0.25 | 0.1~0.25 | ||||||
| Μάζα (kg) | 0.55 | 0.8 | 1.1 | 1.8 | ||||||
SNB-N μη συναρπαστική πέδη λειτουργίας [για πέδηση]
Τύπος 1.2, τύπου 2.5, Τύπος 5, Τύπος 10
Δρόμος: 12 έως 100 N·m.
| Σχήμα | ΕθνΚΤ-Ν | 1.2G | 1.2K | 2.5G | 2.5K | 5G | 5 χλμ. | 10G | 10 χλμ. | |
| Προδιαγραφή τάσης DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| Στατική ροπή τριβής | 〔N・m〕 | 12 | 25 | 50 | 100 | |||||
| Αδυναμία | J × 10-4〔kg·m2〕 | 3.0 | 6.0 | 14.5 | 25 | |||||
| Διάμετρος τρύπησης | dH7 | 19 | 24 | 28 | 32 | |||||
| Κλειδί | βΕ9×t+0.15 | 5×21 | 7×27 | 7×31 | 10x35.5 | |||||
| Κατεύθυνση περιφέρειας | Α | 125 | 145 | 165 | 187 | |||||
| Β | 112 | 130 | 150 | 170 | ||||||
| Γh9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| Ε | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | Επενδύσεις | Επενδύσεις | M6 | M6 | ||||||
| Κατεύθυνση άξονα | Α | 54 | 59 | 71 | 83 | |||||
| Μ | 46 | 51 | 61 | 72 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| Π | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S(μέσω για να σταματήσει) | 0.15~0.3 | 0.15~0.3 | 0.15~0.3 | 0.2~0.35 | ||||||
| Μάζα (kg) | 3.5 | 5.1 | 7.9 | 12.5 | ||||||
Πίνακας επιδόσεων (συμπεριλαμβανομένων των χαρακτηριστικών λειτουργίας)
Τύπος SNB-N [για πέδηση], Τύπος 0.1Τύπος 0.2Τύπος 0.4Τύπος 0.8, Τύπος 1.2, τύπου 2.5Τύπος 5, Τύπος 10.
|
Σχήμα ΕθνΚΤ-Ν |
Προδιαγραφή ροπής (N · m) | Στρογγυλοειδή (20 °C) | Χρόνος έλξης μαγνητών (ms) | Χρόνος αποδέσμευσης της σκευωρίας (ms) | Επιτρεπόμενος αριθμός περιστροφών | ||||
| Η τάση συνεχούς ρεύματος (V) | Συνεχές ρεύμα (A) | Αντίσταση (Ω) | Δυναμικότητα (W) | ||||||
| 0.1 | G | 1 | 24 | 0.41 | 59 | 10 | 25 | 15 | 5000 |
| Κ | 90 | 0.11 | 815 | ||||||
| 0.2 | G | 2 | 24 | 0.54 | 45 | 13 | 30 | 15 | 4000 |
| Κ | 90 | 0.14 | 630 | ||||||
| 0.4 | G | 4 | 24 | 0.63 | 38 | 15 | 40 | 20 | 4000 |
| Κ | 90 | 0.17 | 540 | ||||||
| 0.8 | G | 8 | 24 | 0.76 | 32 | 18 | 55 | 35 | 3500 |
| Κ | 90 | 0.20 | 445 | ||||||
| 1.2 | G | 12 | 24 | 0.96 | 25 | 23 | 70 | 40 | 3500 |
| Κ | 90 | 0.25 | 358 | ||||||
| 2.5 | G | 25 | 24 | 1.13 | 21 | 27 | 90 | 60 | 3000 |
| Κ | 90 | 0.30 | 300 | ||||||
| 5 | G | 50 | 24 | 1.37 | 17.5 | 33 | 135 | 80 | 3000 |
| Κ | 90 | 0.37 | 245 | ||||||
| 10 | G | 100 | 24 | 1.88 | 12.8 | 45 | 200 | 110 | 2500 |
| Κ | 90 | 0.50 | 180 | ||||||
Πίνακας επιδόσεων (φόρτος εργασίας)
Τύπος SNB-N [για πέδηση], Τύπος 0.1Τύπος 0.2Τύπος 0.4Τύπος 0.8, Τύπος 1.2, τύπου 2.5, Τύπος 5, Τύπος 10
| Σχήμα ΕθνΚΤ-Ν |
Μέγιστο ρυθμιζόμενο κενό [mm] | Μέγιστος ρυθμιζόμενος συνολικός φόρτος εργασίας [J] | Μέγιστος συνολικός φόρτος εργασίας [J] | Μέγιστη ταχύτητα λειτουργίας [W] |
| 0.1 | 0.55 | - | 1.6×107 | 33 |
| 0.2 | 0.55 | - | 1.9×107 | 41 |
| 0.4 | 0.60 | - | 3.0 × 107 | 57 |
| 0.8 | 0.60 | - | 5.6×107 | 98 |
| 1.2 | 0.65 | 5.5×107 | 2.0 × 108 | 98 |
| 2.5 | 0.65 | 7.7×107 | 3.4×108 | 114 |
| 5 | 0.70 | 9.1 × 107 | 4.8×108 | 115 |
| 10 | 0.80 | 1.6×108 | 7.9×108 | 212 |
Εφαρμόσιμα σενάρια
Η σειρά SNB-N έχει ευρύ φάσμα εφαρμογών και δεν περιορίζεται λόγω της διπλής λειτουργίας της πέδησης και της κράτησης.Μπορεί να χρησιμοποιηθεί σε διάφορα μηχανικά συστήματα που απαιτούν ταχεία πέδηση και κράτηση, όπως αυτοματοποιημένες γραμμές παραγωγής, αρθρώσεις ρομπότ και συσκευές μετάδοσης, μεταξύ άλλων.Η εξαιρετική του απόδοση πέδησης και το συμπαγές σχεδιασμό της την καθιστούν ιδανική επιλογή για πολλές βιομηχανικές εφαρμογές.
Λειτουργία του προϊόντος:
Λειτουργία πέδησης:Όταν η τροχιά δεν τροφοδοτείται, η στροφή πιέζεται κατά του δίσκου τριβής με δύναμη ελαστικού για να επιτευχθεί η επίδραση πέδησης.
Διατήρηση λειτουργίας:Στην κατάσταση πέδησης, μπορεί να διατηρεί σταθερά τη στατική κατάσταση του μηχανικού συστήματος για την αποτροπή τυχαίας κίνησης.
Γρήγορη απάντηση:Χρησιμοποιώντας ηλεκτρομαγνητικές αρχές, η τροχιά προσελκύει γρήγορα την τροχιά μετά την ενεργοποίηση, απελευθερώνει το φρένο και επιτυγχάνει γρήγορη απόκριση.
Χειροκίνητη απελευθέρωση:Για ορισμένα μοντέλα (1.2-10), παρέχεται λειτουργία χειροκίνητης απελευθέρωσης, η οποία μπορεί να απελευθερώσει το φρένο με τον καθορισμό του βρόχου, διευκολύνοντας την εγκατάσταση και τη συντήρηση του εξοπλισμού.
Ρυθμίσεις διαχωρισμού:Ορισμένα μοντέλα υποστηρίζουν ρύθμιση κενού, η οποία μπορεί να ρυθμίσει το κενό μεταξύ της θωράκισης και του μαγνητικού ζυγού σύμφωνα με την πραγματική χρήση για να εξασφαλίσει την επίδραση πέδησης.
Ανθεκτικό και μακροχρόνιο:Χρήση ανθεκτικών στην φθορά υλικών τριβής για τη διασφάλιση σταθερής απόδοσης πέδησης του φρένου κατά τη μακροχρόνια χρήση.
