24V DC έξοδος εκτυπωτή συμπλέκτης MMC σειρά στεγνό μονό πλακέτο ηλεκτρομαγνητικό συμπλέκτης
-
Επισημαίνω
Συμπλέκτης εκδοτικού εκτυπωτή συνεχούς ρεύματος 24V
,Κουρασμένος συμπλέκτης ενιαίου πίνακα εκτυπωτή
,Συμπλέκτης εκτυπωτή σειράς MMC
-
Πρότυπο δύναμηςΟΤΦ/Η45/Η70/Η130/Η240
-
Μέθοδος διόρθωσηςΜονόφασμα πλήρους κύματος
-
Συχνότητα50/60Hz
-
Εισαγωγική τάση εναλλασσόμενου ρεύματος100V/200V
-
Έξοδος συνεχούς ρεύματος24V
-
Ικανότητα πρόληψης της σκουριάςΥψηλή
-
Αντίσταση σε δονήσειςΥψηλή
-
κατεύθυνση εγκαταστάσεωνΔιαφοροποίηση
-
Τόπος καταγωγήςΙαπωνία
-
Αριθμό μοντέλουΣειρά MMC
-
Ποσότητα παραγγελίας minΝα διαπραγματευτούμε.
-
ΤιμήNegotiate
-
Συσκευασία λεπτομέρειεςΠροσαρμοσμένη συσκευασία
24V DC έξοδος εκτυπωτή συμπλέκτης MMC σειρά στεγνό μονό πλακέτο ηλεκτρομαγνητικό συμπλέκτης
Οι εικόνες, τα μοντέλα, οι παράμετροι και άλλες σχετικές πληροφορίες που εμφανίζονται στο προϊόν είναι μόνο για αναφορά. Εάν αναζητάτε προϊόντα που σχετίζονται με πεδία όπως ηλεκτρονικά εξαρτήματα, εξαρτήματα ακριβείας, αυτοματισμοί γραφείου και αυτοματισμοί εργοστασίων ή εάν χρειάζεστε προσαρμοσμένα προϊόντα σε αυτό το πεδίο. Καλώς ήρθατε να επικοινωνήσετε μαζί μας μέσω της φόρμας συμβουλευτικής, τηλεφώνου ή οποιουδήποτε τρόπου σας βολεύει. Θα σας απαντήσουμε το συντομότερο δυνατό. Πάντα εμμένουμε στον σκοπό της προσπάθειας για το καλύτερο για να σας παρέχουμε την υψηλότερη ποιότητα υπηρεσιών. Ανυπομονούμε να δημιουργήσουμε μια φιλική και σταθερή σχέση συνεργασίας μαζί σας.
Περιγραφή προϊόντος:

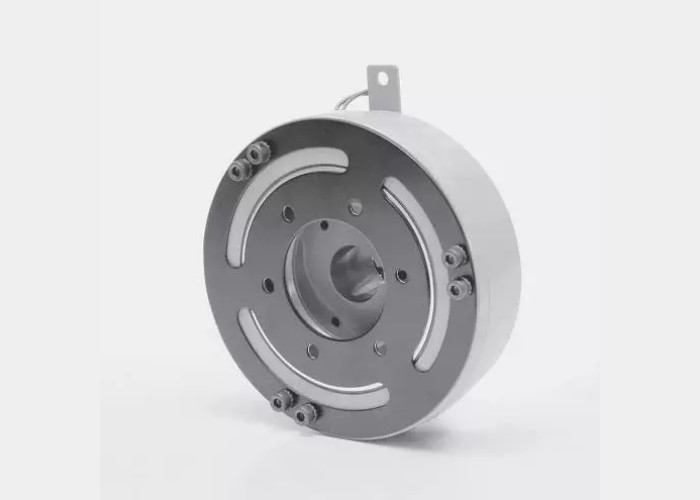

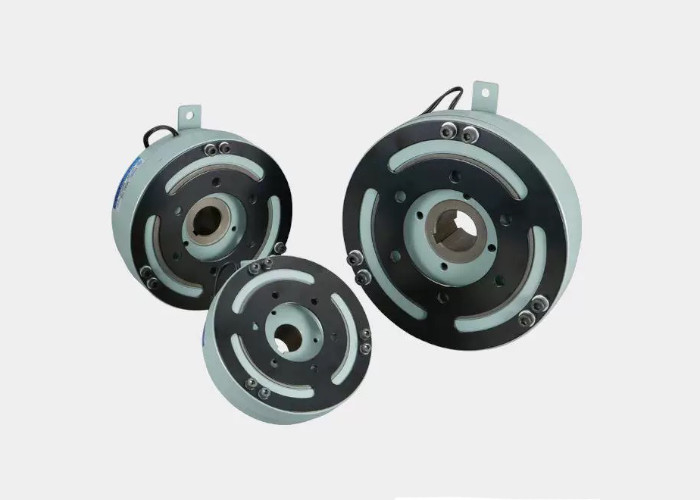

Η σειρά MMC είναι ένας ξηρός ηλεκτρομαγνητικός συμπλέκτης μονής πλάκας σχεδιασμένος να ανταποκρίνεται στις σκληρές συνθήκες λειτουργίας διαφόρων βιομηχανικών πεδίων. Αυτός ο συμπλέκτης έχει γίνει ιδανική επιλογή για πολλά συστήματα μετάδοσης ισχύος και ελέγχου λόγω των εξαιρετικών χαρακτηριστικών απόδοσης του, συμπεριλαμβανομένου ενός μεγάλου εύρους ροπής (50-2000 N · m), της εξαιρετικής αντοχής στους κραδασμούς, της λειτουργίας κίνησης ελατηρίου χωρίς οπισθοδρόμηση, της υψηλής αντοχής στη σκουριά και διαφορετικές προδιαγραφές τάσης (DC12V και DC24V).
Τεχνική παράμετρος:
MMC - ηλεκτρομαγνητικός συμπλέκτης τύπου για κινητήρες [τύπος ρουλεμάν].
Τύπος 5, Τύπος 10, Τύπος 20 και Τύπος 40.
Ροπή: 50 - 400 N·m.
| Μοντέλο | MMC | 5Ε | 5G | 10Ε | 10 γρ | 20Ε | 20 γρ | 40Ε | 40 γρ | |
|---|---|---|---|---|---|---|---|---|---|---|
| Προδιαγραφές τάσης [DC - V]. | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| Ροπή στατικής τριβής. | [N·m] | 50 | 100 | 200 | 400 | |||||
| Αδράνεια | Jx10-4(kg ·m2] | Τέλος ρότορα | 22 | 73 | 221 | 550 | ||||
| Απόληξη οπλισμού | 18 | 59 | 143 | 380 | ||||||
| διάμετρος οπής | ρεH7 | 25 | 30 | 40 | 50 | |||||
| κλειδί | σιΕ9×t+0,25 | 7×28 | 7×33 | 10×43,5 | 15×55 | |||||
| Περιφερειακή κατεύθυνση | ΕΝΑ | 141 | 176 | 221 | 261 | |||||
| ντοH9 | 52 | 70 | 92 | 115 | ||||||
| ρε | 133 | 165 | 207.2 | 243 | ||||||
| μι | 80 | 95 | 120 | 140 | ||||||
| φά | 6 | 10 | 10 | 12 | ||||||
| σολ | 16 | 24 | 24 | 28 | ||||||
| H | 5.5 | 8.5 | 8.5 | 10.5 | ||||||
| J | 70 | 92 | 118 | 142 | ||||||
| Κ | 6-Μ6×12 | 6-Μ8×16 | 6-Μ10×20 | 8-Μ10×20 | ||||||
| Αξονική κατεύθυνση | μεγάλο | 56.1 | 71.3 | 79,8 | 90.2 | |||||
| Μ | 35 | 48 | 53 | 65 | ||||||
| Ν | 15.5 | 16.5 | 18 | 16.2 | ||||||
| Π | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| Q | 2 | 3.1 | 3.1 | 6.8 | ||||||
| R | 2 | 2.9 | 2.9 | 3.2 | ||||||
| μικρό | 0,3~0,5 | 0,3~0,5 | 0,4~0,6 | 0,5~0,7 | ||||||
| U | 400 | 370 | 410 | 380 | ||||||
| Μάζα [kg]. | 3.4 | 6.8 | 11.8 | 19.5 | ||||||
MMC - ηλεκτρομαγνητικός συμπλέκτης τύπου για κινητήρες [τύπος ρουλεμάν].
Τύπος 70, Τύπος 100, Τύπος 200.
Ροπή: 700 - 2000 N·m.
| Μοντέλο | MMC | 70Ε | 70 γρ | 100Ε | 100 γρ | 200 γρ | ||
|---|---|---|---|---|---|---|---|---|
| Προδιαγραφές τάσης [DC - V]. | 12 | 24 | 12 | 24 | 24 | |||
| Ροπή στατικής τριβής. | [N·m] | 700 | 1000 | 2000 | ||||
| Αδράνεια | Jx10-4(kg ·m2] | Τέλος ρότορα | 1030 | 2800 | 6300 | |||
| Απόληξη οπλισμού | 980 | 2100 | 3800 | |||||
| διάμετρος οπής | ρεH7 | 60 | 70 | 80 | ||||
| κλειδί | σιΕ9×t+0,25 | 15×65 | 18×76 | 20×86 | ||||
| Περιφερειακή κατεύθυνση | ΕΝΑ | 316 | 381 | 400 | ||||
| ντοH9 | 150 | 185 | 185 | |||||
| ρε | 293 | 360 | 375 | |||||
| μι | 170 | 210 | 220 | |||||
| φά | 13 | 13 | 13 | |||||
| σολ | 30 | 30 | 40 | |||||
| H | 13 | 13 | 13 | |||||
| J | 180 | 220 | 220 | |||||
| Κ | 8-Μ10×20 | 8-Μ12×25 | 8-Μ16×30 | |||||
| Αξονική κατεύθυνση | μεγάλο | 100.4 | 111.3 | 144.1 | ||||
| Μ | 70 | 80 | 102 | |||||
| Ν | 19 | 20 | 28.8 | |||||
| Π | 14.8 | 19.8 | 26 | |||||
| Q | 2.8 | 14.8 | 5 | |||||
| R | 3.2 | 3.2 | 5 | |||||
| μικρό | 0,6~0,8 | 0,7~0,9 | 0,7~0,9 | |||||
| U | 370 | 340 | 300 | |||||
| Μάζα [kg]. | 32 | 47.3 | 79 | |||||
Πίνακας απόδοσης (χαρακτηριστικά λειτουργίας)
Τύπος MMC, τύπος 5, τύπος 10, τύπος 20, τύπος 40, τύπος 70, τύπος 100, τύπος 200.
| μοντέλο | Ροπή στατικής τριβής [N · m] | Πηνίο (20 ℃) | Χρόνος έλξης μαγνήτη (S) | Χρόνος απελευθέρωσης οπλισμού (S) | Επιτρεπόμενος αριθμός περιστροφών (r/min) | ||||
| Τάση (DC-V) | Τρέχον (A) | Αντίσταση (Ω) | Χωρητικότητα ισχύος (W) | ||||||
| MMC5 | μι | 50 | 12 | 2,50 | 4,80 | 30 | 0,050 | 0,090 | 4000 |
| σολ | 24 | 1.26 | 19 | ||||||
| MMC10 | μι | 100 | 12 | 2.92 | 4.11 | 35 | 0,070 | 0,150 | 3600 |
| σολ | 24 | 1.46 | 16.4 | ||||||
| MMC20 | μι | 200 | 12 | 4.17 | 2.88 | 50 | 0,080 | 0,140 | 3000 |
| σολ | 24 | 2.09 | 11.5 | ||||||
| MMC40 | μι | 400 | 12 | 5.41 | 2.22 | 65 | 0,120 | 0,160 | 3000 |
| σολ | 24 | 2,70 | 8.9 | ||||||
| MMC70 | μι | 700 | 12 | 7,50 | 1,60 | 90 | 0,180 | 0,180 | 2500 |
| σολ | 24 | 3,75 | 6.4 | ||||||
| MMC100 | μι | 1000 | 12 | 8.33 | 1.44 | 100 | 0,200 | 0,200 | 1800 |
| σολ | 24 | 4.14 | 5.8 | ||||||
| MMC200G | 2000 | 24 | 6.15 | 3.9 | 150 | 0,400 | 0,400 | 1600 | |
Ποσότητα εργασίας
Τύπος MMC, τύπος 5, τύπος 10, τύπος 20, τύπος 40, τύπος 70, τύπος 100 και τύπος 200.
| Μοντέλο | Το μέγιστο ρυθμιζόμενο διάκενο [mm] | Ο μέγιστος ρυθμιζόμενος συνολικός φόρτος εργασίας [J] | Ο μέγιστος συνολικός φόρτος εργασίας [J] |
|---|---|---|---|
| 5 | 1.3 | 13×107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28×107 | 71×107 |
| 40 | 1.3 | 40×107 | 100×107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
Ισχύοντα σενάρια:
Ο ηλεκτρομαγνητικός συμπλέκτης της σειράς MMC χρησιμοποιείται ευρέως σε διάφορους μηχανολογικούς εξοπλισμούς που απαιτούν ακριβή έλεγχο και αποτελεσματική μετάδοση ισχύος. Η υψηλή απόδοση και η αξιοπιστία του το κάνουν να παίζει βασικό ρόλο σε τομείς όπως οι κινητήρες αυτοκινήτων, οι γραμμές παραγωγής βιομηχανικού αυτοματισμού, ο εξοπλισμός βαρέων μηχανημάτων, ο εξοπλισμός εργαλειομηχανών και ο εξοπλισμός ανύψωσης. Ειδικά σε σενάρια εφαρμογών που απαιτούν συχνή εκκίνηση, σταμάτημα και ρύθμιση ροπής, η απόδοση του συμπλέκτη της σειράς MMC είναι ιδιαίτερα εξαιρετική.
Λειτουργία προϊόντος:
Ευρύ εύρος ροπής:
Ειδικό πεδίο εφαρμογής:Παρέχει ένα ευρύ φάσμα επιλογών ροπής από 50 N · m έως 2000 N · m για την κάλυψη διαφορετικών απαιτήσεων φορτίου.
Ευελιξία εφαρμογής:Το ευρύ φάσμα ροπής επιτρέπει στον συμπλέκτη της σειράς MMC να είναι κατάλληλος για διάφορες βιομηχανικές εφαρμογές, ικανός να χειρίζεται ελαφρά έως βαριά φορτία.
Εξαιρετική αντοχή στους κραδασμούς:
Ειδικό σχέδιο άνοιξης:Χρησιμοποιώντας ειδικά ελατήρια για την αποτελεσματική αντιμετώπιση κραδασμών και κραδασμών, εξασφαλίζοντας σταθερή λειτουργία του συμπλέκτη σε σκληρά περιβάλλοντα.
Αντοχή:Ο σχεδιασμός υψηλής αντοχής στους κραδασμούς επεκτείνει τη διάρκεια ζωής του συμπλέκτη και μειώνει το κόστος συντήρησης.
Χωρίς αντίστροφο διάκενο:
Μέθοδος κίνησης με φύλλα ελατηρίου:Ο οπλισμός κινείται από ένα φύλλο ελατηρίου, χωρίς αντίστροφη απόσταση στην περιφερειακή κατεύθυνση, μειώνοντας τα σφάλματα μετάδοσης.
Χαμηλό θόρυβο:Ο σχεδιασμός χωρίς ανάποδη διάκενο κάνει τον συμπλέκτη πιο ομαλό και πιο αθόρυβο κατά τη λειτουργία.
Υψηλή ικανότητα πρόληψης σκουριάς:
Επιφανειακός ψεκασμός:Η επιφάνεια του συμπλέκτη έχει υποστεί ειδική επεξεργασία για να βελτιωθεί η ικανότητα πρόληψης της σκουριάς.
Ειδική σφράγιση γράσου και λαδιού:Τα ένσφαιρα ρουλεμάν χρησιμοποιούν ειδικά στεγανοποιητικά γράσου και λαδιού για να ενισχύσουν περαιτέρω την αντοχή στη σκουριά και να διατηρήσουν σταθερή λειτουργία ακόμη και σε περιβάλλοντα υψηλής θερμοκρασίας.
Προδιαγραφές διαφοροποιημένης τάσης:
Επιλογή τάσης:Δύο προδιαγραφές τάσης, DC12V και DC24V, είναι διαθέσιμες για τους χρήστες να επιλέξουν ανάλογα με τις πραγματικές τους ανάγκες.
Υποστήριξη ισχύος μπαταρίας:Η μπαταρία μπορεί να χρησιμοποιηθεί απευθείας ως πηγή ενέργειας, βελτιώνοντας την ευελιξία και την ευκολία χρήσης.
Εύκολη εγκατάσταση:
Υποστήριξη ρουλεμάν:Ο μαγνητικός ζυγός του συμπλέκτη υποστηρίζεται από ρουλεμάν, τα οποία τοποθετούνται εύκολα και δεν έχουν περιορισμούς κατεύθυνσης.
Εύκολος ηλεκτρικός έλεγχος:Εκτός από εύκολη εγκατάσταση, ο ηλεκτρικός έλεγχος είναι επίσης πολύ απλός, μειώνοντας τη δυσκολία λειτουργίας.
Πλήρη αξεσουάρ:
Αξεσουάρ υποστήριξης:Παρέχετε αξεσουάρ όπως βίδες, συρμάτινες πόρπες, συνδετήρες και προστατευτικά στοιχεία για εύκολη εγκατάσταση και συντήρηση από τους χρήστες.
Συρμάτινες πόρπες και σύνδεσμοι:Χρησιμοποιήστε συρμάτινες πόρπες και συνδέσμους AMP για να εξασφαλίσετε ασφαλή σύνδεση και σταθερή μετάδοση καλωδίων.
