Ηλεκτρομαγνητικός συμπλέκτης/φρένο με στεγνή μονοφόρα σειρά V με τάση εισόδου 100/200V AC
-
Επισημαίνω
Ηλεκτρομαγνητικός συμπλέκτης/φρένο ξηρού μονοπλάτους
,ηλεκτρομαγνητικός συμπλέκτης/φρένο σειράς V
-
Πρότυπο δύναμηςΟΤΠΦ/H25/H45/H70
-
Μέθοδος διόρθωσηςΜονόφασμα πλήρους κύματος
-
Συχνότητα50/60Hz
-
Εισαγωγική τάση εναλλασσόμενου ρεύματος100/200V
-
Έξοδος συνεχούς ρεύματος24V
-
Αποσύνθεση θερμότηταςΔυνατό
-
ΔυνατότηταΩραίο.
-
ΑισθησίαΥψηλή
-
Τόπος καταγωγήςΙαπωνία
-
Αριθμό μοντέλουΒ σειρά
-
Ποσότητα παραγγελίας minΝα διαπραγματευτούμε.
-
ΤιμήNegotiate
-
Συσκευασία λεπτομέρειεςΠροσαρμοσμένη συσκευασία
Ηλεκτρομαγνητικός συμπλέκτης/φρένο με στεγνή μονοφόρα σειρά V με τάση εισόδου 100/200V AC
Οι εικόνες, τα μοντέλα, οι παράμετροι και άλλες σχετικές πληροφορίες που εμφανίζονται στο προϊόν προορίζονται μόνο για αναφορά.εξαρτήματα ακριβείας, αυτοματισμός γραφείου, και αυτοματισμός εργοστασίου, ή αν χρειάζεστε εξατομικευμένα προϊόντα σε αυτόν τον τομέα.Θα σας απαντήσουμε το συντομότερο δυνατόν.Πάντα ακολουθούμε τον σκοπό να αγωνιζόμαστε για το καλύτερο για να σας παρέχουμε την υψηλότερη ποιότητα υπηρεσίας. Ανυπομονούμε να καθιερώσουμε μια φιλική και σταθερή συνεργατική σχέση μαζί σας.
Περιγραφή του προϊόντος:

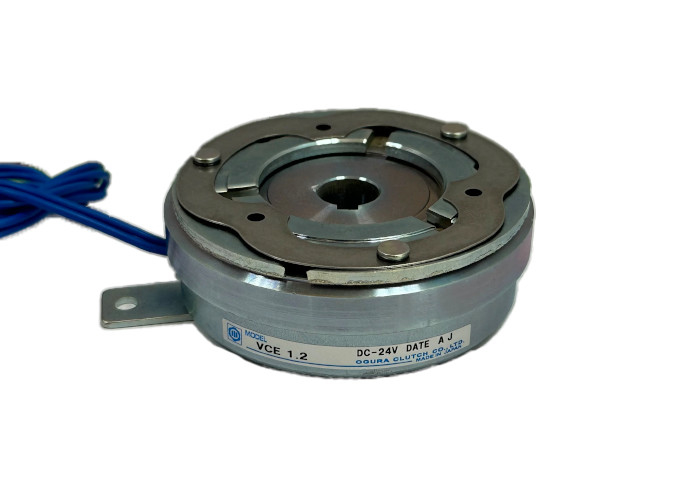

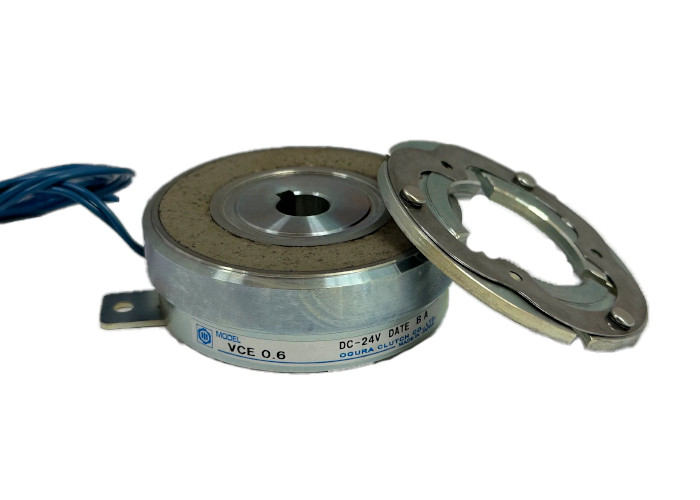

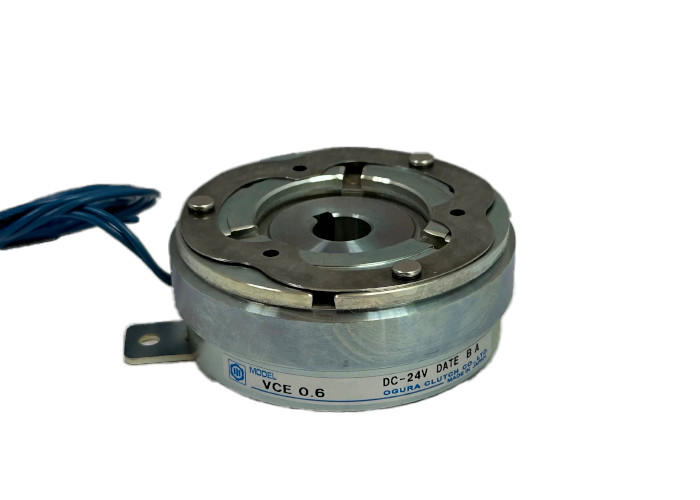

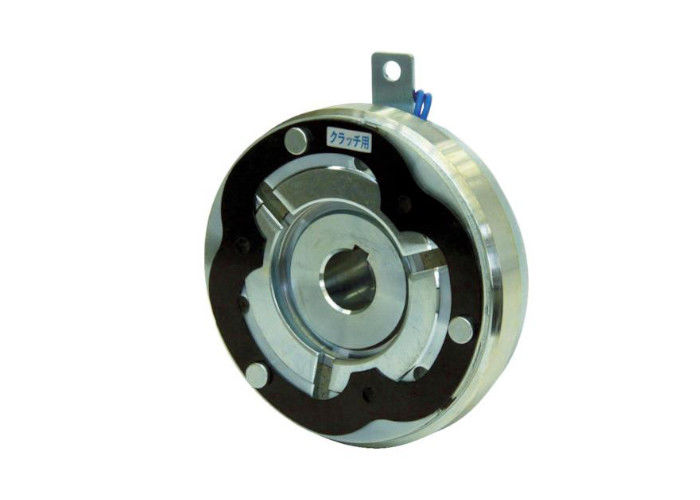

Τα προϊόντα της σειράς Electromagnetic Clutch&Brake V είναι ένα στεγνό ηλεκτρομαγνητικό συμπλέκτη/φρένο με μία μόνο σανίδα, το οποίο συνδυάζει ελαφρύ βάρος, υψηλή ροπή, εύκολη εγκατάσταση, υψηλή ευαισθησία,λειτουργία χωρίς θόρυβοΤο προϊόν αυτό χρησιμοποιείται ευρέως στον τομέα της βιομηχανικής αυτοματοποίησης, παρέχοντας ακριβείς λύσεις ελέγχου ροπής και πέδησης για διάφορους μηχανικούς εξοπλισμούς,ενώ ικανοποιεί τις ανάγκες μακροπρόθεσμης σταθερής λειτουργίας.
Τεχνική παράμετρος:
Ηλεκτρομαγνητικός συμπλέκτης VCE ξηρού μονοπίνακα
Τύπος 0.6, Τύπος 1.2, τύπου 2.5, Τύπος 5, Τύπος 10, Τύπος 20
Δρόμος: 6 - 200 N·m.
| Σχήμα | ΕΠΕ | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 | |
|---|---|---|---|---|---|---|---|---|
| Στατική ροπή τριβής | [N·m] | 6 | 12 | 25 | 50 | 100 | 200 | |
| Αδυναμία | J × 10- 4[kg·m2] | Άκρη του περιστροφέα | 0.9 | 2.6 | 8.1 | 24.1 | 58.0 | 182 |
| Τμήμα θωράκισης | 0.5 | 1.5 | 4.8 | 14.3 | 45.0 | 136 | ||
| Διάμετρος τρύπησης | dH7 | 12 | 15 | 20 | 25 | 30 | 40 | |
| Πλευρά κλειδαριού | βJs9×t+0.15 | 4 × 13.8 | 5 × 17.3 | 6×22.8 | Οκτώ επί 28.3 | 8×33.3 | 12x43.3 | |
| Κατεύθυνση περιφέρειας | Α | 70 | 90 | 113 | 142 | 178 | 225 | |
| Γ | 35 | 45 | 53 | 66 | 83 | 107 | ||
| Ε | 41 | 56 | 65 | 78 | 100 | 125 | ||
| F | 5 | 6 | 6 | 6 | 10 | 10 | ||
| G | 14 | 16 | 16 | 16 | 24 | 24 | ||
| H | 4.5 | 5.5 | 6.5 | 6.5 | 8.5 | 8.5 | ||
| J | 46 | 60 | 76 | 95 | 120 | 158 | ||
| Κ | M3 | M4 | Επενδύσεις | M6 | M8 | M10 | ||
| Κατεύθυνση άξονα | Α | 30 | 35.1 | 40.5 | 45.5 | 50.6 | 60.5 | |
| Μ | 24 | 26.5 | 30 | 33.5 | 37.5 | 44 | ||
| N | 5.5 | 6.6 | 8.5 | 10 | 13.1 | 44 | ||
| Π | 0.5 | 2 | 2 | 2 | 0 | 0 | ||
| R | 5.8 | 7 | 8.2 | 10.4 | 14 | 17.5 | ||
| Τ | 1.6 | 2 | 2 | 2 | 2.9 | 2.9 | ||
| Μάζα[kg] | 0.53 | 0.99 | 1.9 | 3.2 | 5.8 | 10.8 | ||
Ηλεκτρομαγνητική πέδη VBE με στεγνή μονοπίνακα
Τύπος 0.6, Τύπος 1.2, τύπου 2.5, Τύπος 5, Τύπος 10, Τύπος 20
Δρόμος: 6 - 200 N·m
| Σχήμα | VBE | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 |
|---|---|---|---|---|---|---|---|
| Στατική ροπή τριβής | [N·m] | 6 | 12 | 25 | 50 | 100 | 200 |
| Η αδράνεια. | J × 10- 4[kg·m2] | 0.5 | 1.5 | 4.8 | 14.3 | 45.0 | 136 |
| Κατεύθυνση περιφέρειας | Α | 67 | 86 | 108 | 136 | 170 | 215 |
| Γ | 35 | 45 | 53 | 66 | 83 | 107 | |
| D | 35 | 45 | 52 | 65 | 80 | 107 | |
| Ε | 62 | 82 | 100 | 125 | 156 | 200 | |
| F | 85 | 110 | 135 | 165 | 210 | 265 | |
| G | 75 | 98 | 122 | 150 | 190 | 240 | |
| H | 4.5 | 5.5 | 6.5 | 6.5 | 8.5 | 11 | |
| J | 46 | 60 | 76 | 95 | 120 | 158 | |
| Κ | M3 | M4 | Επενδύσεις | M6 | M8 | M10 | |
| Κατεύθυνση άξονα | Α | 24.5 | 27.5 | 31.5 | 35 | 40 | 47.5 |
| R | 5.8 | 7 | 8.2 | 10.4 | 14 | 17.5 | |
| Τ | 1.8 | 2.1 | 2.4 | 2.4 | 2.7 | 3 | |
| Μάζα[kg] | 0.32 | 0.59 | 1.1 | 2.0 | 3.7 | 7.0 | |
Πίνακας επιδόσεων "Επιχειρησιακά χαρακτηριστικά".
Τύπος V, Τύπος 0.6, Τύπος 1.2, τύπου 2.5Τύπος 5, Τύπος 10, Τύπος 20.
| Σχήμα | Δυναμική τριβής [N · m] | Στρογγυλοειδή (20 °C) | Χρόνος έλξης μαγνητών (S) | Χρόνος αύξησης ροπής (S) | Χρόνος αποδέσμευσης της σκευωρίας (S) | Επιτρεπόμενος αριθμός περιστροφών (r/min) | |||
| Τεχνολογία | ρεύμα (Α) | Αντίσταση (Ω) | Δυναμικότητα (W) | ||||||
| VCE0.6 | 6 | 24 | 0.50 | 48 | 12 | 0.020 | 0.050 | 0.020 | 7000 |
| ΒΒΕ0.6 | 0.010 | 0.040 | |||||||
| VCE1.2 | 12 | 0.65 | 37 | 15 | 0.020 | 0.050 | 0.030 | 6000 | |
| ΒΒΕ1.2 | 0.62 | 39 | 0.015 | 0.045 | |||||
| VCE2.5 | 25 | 0.92 | 26 | 22 | 0.030 | 0.070 | 0.050 | 5500 | |
| ΒΒΕ2.5 | 0.020 | 0.060 | |||||||
| VCE5 | 50 | 1.41 | 17 | 33 | 0.045 | 0.085 | 0.070 | 4500 | |
| VBE5 | 0.025 | 0.065 | |||||||
| Δελτίο ΕΚΑΧ | 100 | 1.60 | 15 | 38 | 0.090 | 0.130 | 0.085 | 3600 | |
| VBE10 | 0.040 | 0.078 | 0.035 | ||||||
| Δελτίο ΕΚΑΧ αριθ. | 200 | 2.20 | 11 | 53 | 0.110 | 0.155 | 0.095 | 3000 | |
| VBE20 | 0.055 | 0.095 | 0.062 | ||||||
Πίνακας επιδόσεων "Εργασιακό φορτίο".
Τύπος V, Τύπος 0.6, Τύπος 1.2, τύπου 2.5Τύπος 5, Τύπος 10, Τύπος 20.
|
Σχήμα VCE, VBE |
Μέγιστο ρυθμιζόμενο κενό [mm] | Μέγιστος ρυθμιζόμενος συνολικός φόρτος εργασίας [J] | Μέγιστος συνολικός φόρτος εργασίας [J] |
| 0.6 | 0.5 | 2.9×107 | 13×107 |
| 1.2 | 0.6 | 6.6×107 | 25×107 |
| 2.5 | 0.7 | 13×107 | 49×107 |
| 5 | 0.8 | 26×107 | 88×107 |
| 10 | 1.2 | 62×107 | 170×107 |
| 20 | 1.5 | 120×107 | 320×107 |
Εφαρμόσιμα σενάρια
Περιοχές εφαρμογής:Κατάλληλο για τομείς βιομηχανικής αυτοματοποίησης που απαιτούν ακριβή έλεγχο της μετάδοσης ροπής και της πέδησης, όπως η μηχανική επεξεργασία, οι αυτοματοποιημένες γραμμές παραγωγής, τα μηχανήματα συσκευασίας κλπ.
Περιβάλλον εγκατάστασης:Ελεύθερη κατεύθυνση εγκατάστασης, εύκολη εγκατάσταση, κατάλληλη για διάφορα περίπλοκα περιβάλλοντα εγκατάστασης.
Λειτουργία του προϊόντος:
Ελέγχος ροπής:Παρέχει εύρος ροπής από 6 έως 200N · m για την κάλυψη διαφορετικών απαιτήσεων φορτίου.
Γρήγορη απάντηση:ικανή να παράγει και να απελευθερώνει γρήγορα ροπή, επιτυγχάνοντας υψηλής ακρίβειας έλεγχο κίνησης.
Ησυχία λειτουργίας:Λόγω της χρήσης σχεδιασμού μηδενικής αντίδρασης, δεν δημιουργείται θόρυβος κατά τη διάρκεια της περιστροφής, βελτιώνοντας την ποιότητα του περιβάλλοντος εργασίας.
Κατανάλωση θερμότητας και αντοχή:Διαθέτει ισχυρή ικανότητα διάσπασης θερμότητας για να εξασφαλίζει μακροχρόνια σταθερή λειτουργία, ενώ παράλληλα έχει καλή αντοχή.
Συσκευές:εξοπλισμένα με βίδες, ελατήρια, διαχωριστικά, ελατήρια, προστατευτικά στοιχεία και άλλα εξαρτήματα για εύκολη εγκατάσταση και συντήρηση.
