Μονάφαιρα πλήρης κυματικής διόρθωσης εκτυπωτή συμπλέκτη AM σειράς μικροσκοπικό ηλεκτρομαγνητικό φρένο συμπλέκτη
-
Επισημαίνω
Συμπλέκτης εκτυπωτή διόρθωσης πλήρους κύματος
,Μικροσκοπικό ηλεκτρομαγνητικό φρένο συμπλέκτη σειράς AM
,Μικροσκοπικό ηλεκτρομαγνητικό φρένο συμπλέκτη
-
Πρότυπο δύναμηςΟΤΦ/Η25
-
Μέθοδος διόρθωσηςΜονόφασμα πλήρους κύματος
-
Συχνότητα50Hz
-
Εισαγωγική τάση εναλλασσόμενου ρεύματος100V/200V
-
Έξοδος συνεχούς ρεύματος24V
-
Αποσύνθεση θερμότηταςΔυνατό
-
ΔυνατότηταΩραίο.
-
ΑισθησίαΥψηλή
-
Τόπος καταγωγήςΙαπωνία
-
Αριθμό μοντέλουΑΜΚ/ΑΜΠ/ΑΜΒ/ΑΜΥ-C
-
Ποσότητα παραγγελίας minΝα διαπραγματευτούμε.
-
ΤιμήNegotiate
-
Συσκευασία λεπτομέρειεςΠροσαρμοσμένη συσκευασία
Μονάφαιρα πλήρης κυματικής διόρθωσης εκτυπωτή συμπλέκτη AM σειράς μικροσκοπικό ηλεκτρομαγνητικό φρένο συμπλέκτη
Οι εικόνες, τα μοντέλα, οι παράμετροι και άλλες σχετικές πληροφορίες που εμφανίζονται στο προϊόν προορίζονται μόνο για αναφορά.εξαρτήματα ακριβείας, αυτοματισμός γραφείου, και αυτοματισμός εργοστασίου, ή αν χρειάζεστε εξατομικευμένα προϊόντα σε αυτόν τον τομέα.Θα σας απαντήσουμε το συντομότερο δυνατόν.Πάντα ακολουθούμε τον σκοπό να αγωνιζόμαστε για το καλύτερο για να σας παρέχουμε την υψηλότερη ποιότητα υπηρεσίας. Ανυπομονούμε να καθιερώσουμε μια φιλική και σταθερή συνεργατική σχέση μαζί σας.
Περιγραφή του προϊόντος:
Το μικροσκοπικό ηλεκτρομαγνητικό συμπλέκτη/φρένο της σειράς AM έχει σχεδιαστεί ειδικά για συμπαγές και ελαφρύ σχεδιασμό.Αυτή η σειρά προϊόντων έχει καλή απόδοση σε πολλά σενάρια εφαρμογής λόγω της μικρογραφίας τουςΗ κατεύθυνση εγκατάστασης είναι ελεύθερη και εύκολη στην εγκατάσταση, και το μαγνητικό ζυγό υποστηρίζεται από ρουλεμάν,καθιστώντας τη διαδικασία εγκατάστασης απλή και γρήγορη.
Τεχνική παράμετρος:
Μικροηλεκτρομαγνητικός συμπλέκτης AMC [τύπος ρυμουλκούμενου]
Τύπος 2.5, Τύπος 5, Τύπος 10, Τύπος 20, Τύπος 40, Τύπος 80
Δρόμος: 0,25 - 8 N·m.
| Σχήμα | ΑΜΚ | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| Στατική ροπή τριβής | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Αδυναμία | J × 10- 4[kg·m2] | Πλευρά του περιστροφέα | 0.048 | 0.075 | 0.145 | 0.290 | 0.715 | 1.26 |
| Από την πλευρά της θωράκισης | 0.040 | 0.060 | 0.128 | 0.260 | 0.618 | 1.22 | ||
| Ανοιχτότητα | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Κλειδί | βΕ9×t+0.1 | Δύο φορές έξι.9 | Δύο φορές έξι.9 | 2.5×8.9 | Τέσσερα επί έντεκα.5 | 4 × 13.5 | 5×17 | |
| Κατεύθυνση περιφέρειας | Α | 35 | 40 | 46 | 51 | 61 | 70 | |
| Β | 26.5 | 26.5 | 35 | 44 | 49 | 54 | ||
| Γ | 22 | 22 | 30 | 38 | 42 | 46 | ||
| DH8 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| Ε | M3 | M3 | M3 | M4 | M4 | M4 | ||
| F | 28.5 | 28.5 | 36 | 38 | 41.5 | 41.5 | ||
| G | 6.5 | 6.5 | 7 | 7 | 8.5 | 8.5 | ||
| H | 8 | 8 | 10 | 10 | 12 | 12 | ||
| J | 3.2 | 3.2 | 4.2 | 4.2 | 5.2 | 5.2 | ||
| Κ | 7.5 | 7.5 | 9.5 | 9.5 | 11.2 | 11.2 | ||
| Κατεύθυνση άξονα | Α | 32.6 | 32.6 | 40.9 | 45.1 | 52 | 54 | |
| Μ | 19 | 19 | 22.3 | 24.5 | 31 | 31 | ||
| N | 2 | 2 | 2.5 | 3 | 3 | 3 | ||
| Π | 10 | 10 | 14 | 16 | 16 | 18 | ||
| Q | 1.6 | 1.6 | 2.1 | 1.6 | 2 | 2 | ||
| R | 22.4 | 22.4 | 28.1 | 30.6 | 35 | 36 | ||
| S | 0.2 | 0.2 | 0.25 | 0.25 | 0.3 | 0.3 | ||
| Τ | 7.3 | 7.3 | 9.8 | 9.45 | 12.2 | 12.1 | ||
| Ο | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | ||
| Διορθωτικό για ρουλεμάν | 696ZZ | 696ZZ | 608ZZ | 6000ZZ | 6001ZZ | 6002ZZ | ||
| Μάζα [g] | 140 | 185 | 300 | 410 | 725 | 1050 | ||
Μικροηλεκτρομαγνητική πέδη AMB
Τύπος 25, Τύπος 5, Τύπος 10, Τύπος 20, Τύπος 40, Τύπος 80.
Δρόμος: 0,25 - 8 N·m.
| Σχήμα | ΑΜΒ | 2.5 | 5 | 10 | 20 | 40 | 80 | |
| Στατική ροπή τριβής | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Αδυναμία | J × 10- 4[kg·m2] | 0.035 | 0.055 | 0.103 | 0.193 | 0.495 | 1.05 | |
| Ανοιχτότητα | dH8 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Κλειδί | βΕ9×t+0.1 | Δύο φορές έξι.9 | Δύο φορές έξι.9 | 2.5×8.9 | Τέσσερα επί έντεκα.5 | 4 × 13.5 | 5×17 | |
| Κατεύθυνση περιφέρειας | Α | 35 | 40 | 46 | 51 | 61 | 70 | |
| Β | 22 | 22 | 26 | 31 | 36 | 40 | ||
| Γ | 42 | 48 | 56 | 63 | 74 | 84 | ||
| DH7 | 15 | 15 | 22 | 26 | 28 | 32 | ||
| Ε | M3 | M3 | M4 | M4 | Επενδύσεις | Επενδύσεις | ||
| F | 35 | 40.2 | 46.2 | 53 | 61 | 70.2 | ||
| H | 3.3 | 3.3 | 4.5 | 4.5 | 5.3 | 5.3 | ||
| J | 15.7 | 15.7 | 23 | 27.2 | 29.4 | 33.7 | ||
| Κατεύθυνση άξονα | Α | 31 | 31 | 39.8 | 44.3 | 50.5 | 53.5 | |
| Μ | 3.5 | 3.5 | 3.5 | 4.2 | 4.2 | 4.2 | ||
| N | 1.15 | 1.15 | 1.15 | 1.35 | 1.35 | 1.35 | ||
| Q | 1.4 | 1.4 | 1.4 | 1.4 | 1.9 | 1.9 | ||
| R | 21.8 | 21.8 | 27.55 | 30.05 | 34.5 | 35.5 | ||
| S | 0.15~0.25 | 0.15~0.25 | 0.2~0.3 | 0.2~0.3 | 0.25~0.35 | 0.25~0.35 | ||
| Τ | 9 | 9 | 12 | 14 | 15.7 | 17.7 | ||
| Ο | 3 | 3 | 4 | 5 | 5 | 5 | ||
| Μάζα [g] | 125 | 170 | 255 | 370 | 600 | 850 | ||
Μικροηλεκτρομαγνητική συσκευή συμπλέγματος AMP
Τύπος 2.5, Τύπος 5, Τύπος 10, Τύπος 20
Δρόμος: 0,25 - 2 N·m
| Σχήμα | ΑMP | 2.5 | 5 | 10 | 20 | |
| Στατική ροπή τριβής | [N·m] | 0.25 | 0.5 | 1 | 2 | |
| Αδυναμία | J × 10- 4[kg·m2] | Πλευρά του περιστροφέα | 0.053 | 0.110 | 0.203 | 0.413 |
| Από την πλευρά της θωράκισης | 0.033 | 0.055 | 0.090 | 0.185 | ||
| διάμετρος άξονα | dH7 | 6 | 6 | 8 | 10 | |
| Κατεύθυνση περιφέρειας | Α | 38.5 | 44.5 | 51.5 | 56.5 | |
| Βh8 | 18 | 18 | 26 | 32 | ||
| Γ | 28 | 30 | 40 | 43 | ||
| D | M4 | M4 | M4 | Επενδύσεις | ||
| Ε | 6 | 6 | 6 | 8 | ||
| Κατεύθυνση άξονα | Α | 74 | 76 | 95 | 109 | |
| Μ | 40 | 42 | 52 | 60 | ||
| N | 16 | 16 | 20 | 23 | ||
| Π | 2 | 2 | 3 | 3 | ||
| Μάζα [g] | 200 | 280 | 465 | 650 | ||

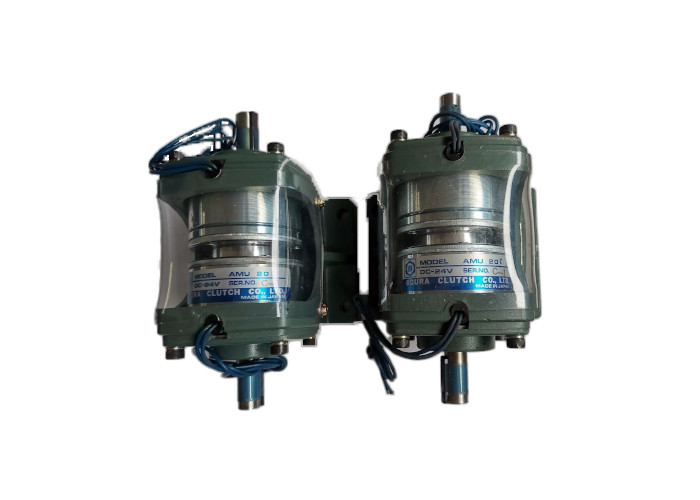

Μικροηλεκτρομαγνητική συσκευή συμπλέγματος/φρένων AMU-C [με προστατευτικό κάλυμμα]
Τύπος 2.5Τύπος 5, Τύπος 10, Τύπος 20, Τύπος 40, Τύπος 80.
Δρόμος: 0,25 - 8 N·m.
| Σχήμα | ΑΜΟ | 2.5C | 5C | 10C | 20C | 40C | 80C | |
| Στατική ροπή τριβής | [N·m] | 0.25 | 0.5 | 1 | 2 | 4 | 8 | |
| Αδυναμία | J × 10- 4[kg·m2] | Πλευρά του περιστροφέα | 0.050 | 0.068 | 0.148 | 0.290 | 0.718 | 1.30 |
| Από την πλευρά της θωράκισης | 0.063 | 0.113 | 0.208 | 0.390 | 1.04 | 2.19 | ||
| διάμετρος άξονα | dH7 | 6 | 6 | 8 | 10 | 12 | 15 | |
| Κλειδί | βh8×t-Ούτε ένα.15 | Δύο φορές έξι.9 | Δύο φορές έξι.9 | 2.5×8.9 | Τέσσερα επί έντεκα.5 | 4 × 13.5 | 5×17 | |
| Κατεύθυνση περιφέρειας | Α | 54.5 | 61.5 | 69 | 77 | 93 | 105 | |
| Β | 66 | 72 | 84 | 90 | 106 | 120 | ||
| Γ | 56 | 62 | 70 | 78 | 90 | 100 | ||
| D | 31.5 | 35.5 | 40 | 45 | 56 | 63 | ||
| Ε | 6 | 7 | 9 | 10 | 11 | 12 | ||
| F | 5.5 | 5.5 | 6.5 | 6.5 | 8.5 | 8.5 | ||
| Κατεύθυνση άξονα | Α | 100 | 100 | 124 | 139 | 166 | 174 | |
| Μ | 50 | 50 | 62 | 69 | 80 | 86 | ||
| N | 40 | 40 | 45 | 50 | 60 | 70 | ||
| Π | 30 | 30 | 39.5 | 44.5 | 53 | 52 | ||
| Q | 9 | 9 | 11 | 12 | 13 | 14 | ||
| R | 16 | 16 | 20 | 23 | 30 | 30 | ||
| Τ | 14 | 14 | 18 | 20 | 20 | 25 | ||
| Μάζα [g] | 400 | 545 | 890 | 1500 | 2080 | 2870 | ||
Πίνακας επιδόσεων [προσωρινά χαρακτηριστικά]
Τύπος AM.Τύπος 2.5Τύπος 5, Τύπος 10, Τύπος 20, Τύπος 40, Τύπος 80.
| Σχήμα | Στροφή τριβής στατική (N · m) | Στρογγυλοειδή (20 °C) | Χρόνος έλξης μαγνητών (ms) | Χρόνος αύξησης ροπής (ms) | Χρόνος αποδέσμευσης της σκευωρίας (ms) | ||||
| Τεχνική διάταξη | ρεύμα (Α) | Αντίσταση (Ω) | Δυναμικότητα (W) | Σταθερή ώρα (ms) | |||||
| ΑΜΚ2.5 | 0.25 | 24 | 0.13 | 192 | 3 | 5 | 11 | 15 | 16 |
| ΑΜΒ2.5 | 4 | 10 | 15 | ||||||
| ΑΜΚ 5 | 0.5 | 0.17 | 144 | 4 | 8 | 12 | 17 | 20 | |
| ΑΜΒ 5 | 7 | 13 | 20 | ||||||
| ΑΜΚ 10 | 1 | 0.25 | 96 | 6 | 11 | 18 | 27 | 25 | |
| ΑΜΒ 10 | 10 | 17 | 25 | ||||||
| ΑΜΚ 20 | 2 | 0.26 | 94 | 6.1 | 13 | 20 | 35 | 25 | |
| ΑΜΒ 20 | 11 | 21 | 26 | ||||||
| ΑΜΚ 40 | 4 | 0.38 | 64 | 9 | 26 | 35 | 55 | 45 | |
| ΑΜΒ 40 | 19 | 32 | 40 | ||||||
| ΑΜΚ 80 | 8 | 0.48 | 50 | 11.5 | 33 | 39 | 60 | 48 | |
| ΑΜΒ 80 | 24 | 37 | 52 | ||||||
Πίνακας επιδόσεων [φόρτος εργασίας].
Τύπος AM.Τύπος 2.5Τύπος 5, Τύπος 10, Τύπος 20, Τύπος 40, Τύπος 80.
|
Σχήμα ΑΜΚ·ΑΜΒ |
Μέγιστη ρυθμιζόμενη ανοικτή θέση [mm]. | Μέγιστος ρυθμιζόμενος συνολικός φόρτος εργασίας [J] | Μέγιστος συνολικός φόρτος εργασίας [J]. | Επιτρεπόμενη ταχύτητα περιστροφής [r/min]. |
| 2.5 | 0.4 | 2.8 | 8.7 | 3600 |
| 5 | 0.45 | 4.5 | 1.4 | |
| 10 | 0.55 | 7.5 | 2.3 | |
| 20 | 0.6 | 1.2 | 3.8 | |
| 40 | 0.7 | 1.8 | 5.8 | |
| 80 | 0.7 | 2.7 | 8.5 |
Εφαρμόσιμα σενάρια
Τα προϊόντα της σειράς AM χρησιμοποιούνται ευρέως σε καταστάσεις που απαιτούν ακριβή έλεγχο και γρήγορη στάση εκκίνησης λόγω της υψηλής ακρίβειας, της γρήγορης απόκρισης και του σχεδιασμού χωρίς αντίστροφο διαχωρισμό.στους τομείς του εξοπλισμού αυτοματισμού, ρομπότ, ιατρικά όργανα, κλωστοϋφαντουργικά μηχανήματα, γραφειακό εξοπλισμό κλπ., μπορεί να παρατηρηθεί η παρουσία προϊόντων της σειράς AM.και διασφάλιση ακρίβειας θέσης σε αυτές τις εφαρμογές.
Λειτουργία του προϊόντος:
Δράση υψηλής ευαισθησίας:ικανή να παράγει και να απελευθερώνει γρήγορα ροπή, επιτυγχάνοντας ακριβή έλεγχο της δράσης.
Χωρίς άδεια ανάποδα:Με την υιοθέτηση μιας λειτουργίας κίνησης με ελατήρια πλάκα, δεν υπάρχει αντίστροφη κάθαρση στην κατεύθυνση περιστροφής και η περιστροφή είναι ομαλή με χαμηλό θόρυβο.
Δυνατή διάχυση της θερμότητας:Με εξαιρετική ικανότητα διάσπασης θερμότητας, εξασφαλίζει μακροχρόνια σταθερή λειτουργία χωρίς να επηρεάζει τις επιδόσεις.
Καλή αντοχή:Υψηλής ποιότητας υλικά και σχεδιασμός διαδικασιών εξασφαλίζουν τη μακροχρόνια διάρκεια ζωής του προϊόντος.
Εύκολη εγκατάσταση:Η κατεύθυνση εγκατάστασης είναι ελεύθερη και ο ζυγός του συμπλέκτη υποστηρίζεται από ρουλεμάν, καθιστώντας την διαδικασία εγκατάστασης απλή και γρήγορη.
Πολλαπλή επιλογή μοντέλου:Παρέχει πολλαπλά μοντέλα για την κάλυψη των απαιτήσεων ροπής και εγκατάστασης σε διαφορετικά σενάρια εφαρμογής.
Υποστήριξη και Υπηρεσίες
- 24/7 υποστήριξη πελατών για να απαντήσει σε οποιεσδήποτε ερωτήσεις.
- Εμπειρογνωμοσύνη για την επιλογή του προϊόντος και την αντιμετώπιση προβλημάτων.
- Λεπτομερείς πληροφορίες για το προϊόν και εκπαιδευτικά υλικά.
- Πλήρης εγγύηση και υπηρεσίες επισκευής.
- Ενημερώσεις και αναβαθμίσεις προϊόντων.
Συσκευή και αποστολή
Το μικρό ηλεκτρομαγνητικό φρένο συμπλέκτη σειράς AM συσκευάζεται και αποστέλλεται σε ένα χαρτόκουτο που έχει σχεδιαστεί για να διατηρεί το προϊόν ασφαλές και ασφαλές κατά τη διάρκεια της μεταφοράς.Το κουτί έχει μια προσαρμοσμένη σε μέγεθος εισαγωγή για να χωρέσει το προϊόν με ασφάλειαΣτο εσωτερικό του κουτιού, το προϊόν τυλίγεται με περιτύλιγμα φυσαλίδων και φουσκωτή επένδυση για να παρέχει πρόσθετη άμυνα και προστασία.Η δήλωση συσκευασίας και τα διαφημιστικά υλικά περιλαμβάνονται στο πακέτοΤο πακέτο αποστέλλεται στη συνέχεια μέσω αξιόπιστου μεταφορέα, όπως UPS ή FedEx. Οι πληροφορίες παρακολούθησης παρέχονται στον πελάτη για να παρακολουθεί την πρόοδο του πακέτου.Ο χρόνος παράδοσης ποικίλλει ανάλογα με την επιλεγμένη μέθοδο αποστολής και τον προορισμό.
Το πακέτο αποστέλλεται στη συνέχεια μέσω ενός αξιόπιστου μεταφορέα όπως UPS ή FedEx. Οι πληροφορίες παρακολούθησης παρέχονται στον πελάτη για να παρακολουθεί την πρόοδο του πακέτου.Ο χρόνος παράδοσης ποικίλλει ανάλογα με την επιλεγμένη μέθοδο αποστολής και τον προορισμό.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
