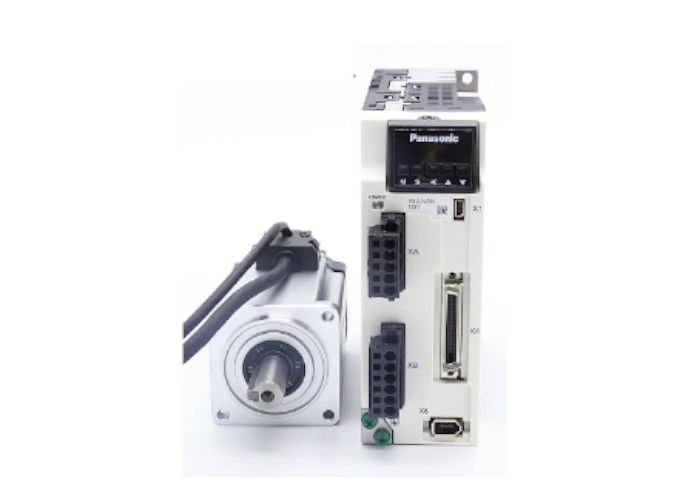

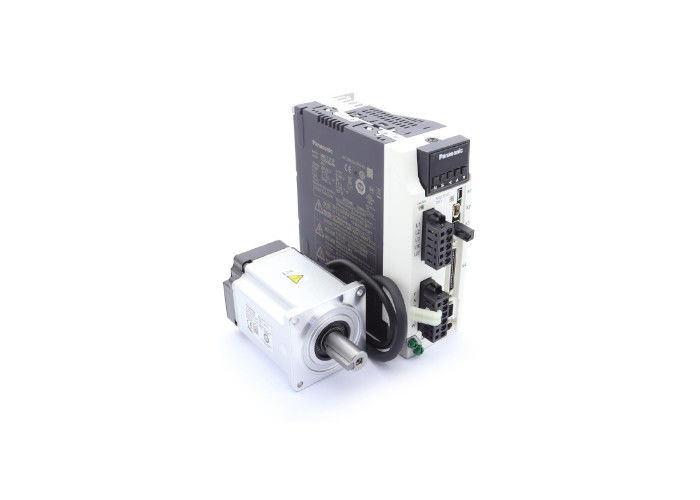

Η σειρά A6N servo drive, υψηλής ταχύτητας δίκτυα drive Realtime Express, Highly realtime。
-
ΣχήμαΑ6Ν
-
ΣειράΑ6NF/A6NE
-
Τρόπος τροφοδοσίαςΕναλλασσόμενο ρεύμα
-
Επίπεδο προστασίαςIP65
-
Τόπος καταγωγήςΙαπωνία
-
Αριθμό μοντέλουΗ σειρά A6N
-
Ποσότητα παραγγελίας minΝα διαπραγματευτούμε.
-
ΤιμήNegotiate
-
Συσκευασία λεπτομέρειεςΠροσαρμοσμένη συσκευασία
Η σειρά A6N servo drive, υψηλής ταχύτητας δίκτυα drive Realtime Express, Highly realtime。
Οι εικόνες, τα μοντέλα, οι παράμετροι και άλλες σχετικές πληροφορίες που εμφανίζονται στο προϊόν προορίζονται μόνο για αναφορά.εξαρτήματα ακριβείας, αυτοματισμός γραφείου, και αυτοματισμός εργοστασίου, ή αν χρειάζεστε εξατομικευμένα προϊόντα σε αυτόν τον τομέα.Θα σας απαντήσουμε το συντομότερο δυνατόν.Πάντα ακολουθούμε τον σκοπό να αγωνιζόμαστε για το καλύτερο για να σας παρέχουμε την υψηλότερη ποιότητα υπηρεσίας. Ανυπομονούμε να καθιερώσουμε μια φιλική και σταθερή συνεργατική σχέση μαζί σας.
Περιγραφή του προϊόντος:
Η σειρά A6N
Αλληλογραφία RTEX
Πολυλειτουργικό A6NF
Πρότυπο A6NE
Αλληλογραφία Realtime Express (RTEX).
Κυνηγάμε την απόλυτη απόδοση σε πραγματικό χρόνο.
Ο μέγιστος κύκλος επικοινωνίας είναι 0,0625 ms. [με μέγιστη διάρκεια 16000 μεταδόσεων ανά δευτερόλεπτο!]
Ταχύτητα επικοινωνίας 100 Mbps full duplex.
Ανταπόκριση ταχύτητας 3200 Hz.
Λειτουργικότητα που αντιστοιχεί σε πολλαπλές ανάγκες.
Σύγκριση και συμπίεση θέσεων υψηλής ακρίβειας.
Ασύρματη λειτουργία απόλυτη λειτουργία.
Λειτουργία ασφάλειας I/F με τα αντίστοιχα διεθνή πρότυπα.
Απλή σύνδεση.
Συνδυάζοντας υψηλή απόδοση και χαμηλό κόστος.
Εγκατάσταση ταυτόχρονης επικοινωνίας μέσω ASIC.
Η ανάπτυξη των αντίστοιχων σταθμών master και slave είναι ευκολότερη.
Βασικές προδιαγραφές:
Σειρά A6NE (κλασικός τύπος)
Θέση, ταχύτητα και τύπος ροπής.
| Σχέδιο | Λειτουργία | |||
|---|---|---|---|---|
| Ηλεκτρική τροφοδοσία εισόδου | 100V | Κύρια τροφοδοσία κυκλώματος | Μία φάση 100V ¥120V 50Hz/60Hz | |
| Ηλεκτρική τροφοδοσία κυκλώματος ελέγχου | Μία φάση 100V120V 50Hz/60Hz | |||
| 200V | Κύρια τροφοδοσία κυκλώματος | Τύπος A-D | Μία φάση/τρεις φάσεις 200V~240V 50Hz/60Hz | |
| Τύπος E-F | Τρεις φάσεις 200V~240V 50Hz/60Hz | |||
| Ηλεκτρική τροφοδοσία κυκλώματος ελέγχου | Τύπος A-D | Μία φάση 200V ~ 240V 50Hz/60Hz | ||
| Τύπος E-F | Μία φάση 200V~240V B50Hz/60Hz | |||
| Περιβαλλοντικές συνθήκες χρήσης | Θερμοκρασία |
|
||
| Η υγρασία |
Να διατηρείται κάτω από 20% έως 85% RH κατά τη διάρκεια της χρήσης και της αποθήκευσης (χωρίς συμπύκνωση) |
|||
| Υψόμετρο |
Υψόμετρο της θάλασσας κάτω των 1000 μέτρων |
|||
| Δονείται. |
Κάτω από 5,88 m/s2, 10 Hz έως 60 Hz |
|||
| Τρόπος ελέγχου | Δρόμος sinus wave IGBT PWM | |||
| ΕΝΚΟΔΗΣΗ |
|
|||
| ΕΣΤΡΑΣΤΗΣΗ | Σήμα ελέγχου | Εισαγωγή |
8 (διανομή λειτουργιών μέσω παραμέτρων) |
|
| Αποδόσεις |
3 (διανομή λειτουργιών μέσω παραμέτρων) |
|||
| Αναλογικό σήμα | Αποδόσεις | 2 εξόδους (αναλογικές οθόνες 1 και 2) | ||
| Σήμα παλμού | Αποδόσεις |
Έκδοση παλμού κωδικοποιητή μέσω οδηγού μακράς γραμμής σήματος φάσης A/B |
||
| Λειτουργία επικοινωνίας | ΠραγματοχρόνιοExpressS ((RTEX) | Μεταφορά σε πραγματικό χρόνο οδηγιών δράσης, ρυθμίσεων παραμέτρων, οθόνων κατάστασης κλπ. | ||
| USB | Μπορεί να συνδεθεί με υπολογιστές για ρυθμίσεις παραμέτρων και παρακολούθηση της κατάστασης. | |||
| Προσωρινό πάνελ | 17 κομμάτια LED2 bit. 2 LED κατάστασης δικτύου (LINK, COM). 3 Χρησιμοποιήστε έναν περιστρεφόμενο διακόπτη για να ορίσετε τη διεύθυνση του κόμβου. 4 Έκδοση αναλογικής οθόνης (αναλογικές οθόνες 1 και 2). |
|||
| Αναζωογόνηση |
|
|||
| Δυναμικό φρένο | Τύπος Α-Φ: ενσωματωμένο. | |||
| Πρότυπο ελέγχου | Ελαφρώς κλειστός έλεγχος βρόχου. Έλεγχος θέσης: Έλεγχος θέσης προφίλ (PP), Έλεγχος θέσης Cyclilc (CP). Ρυθμιστής ταχύτητας: Ρυθμιστής ταχύτητας κύκλου (CV). Ρυθμισμός ροπής: Ρυθμισμός κυκλικής ροπής (CT). Τα παραπάνω PP/CP/CV/CT μπορούν να αλλάξουν μέσω εντολών επικοινωνίας RTEX. |
|||
Η σειρά A6NF (πολυλειτουργική)
Τοποθεσία, ταχύτητα, ροπή, πλήρως κλειστός τύπος βρόχου.
| Σχέδιο | Λειτουργία | |||
|---|---|---|---|---|
| Ηλεκτρική τροφοδοσία εισόδου | 100V | Κύρια τροφοδοσία κυκλώματος | Μία φάση 100V ¥120V 50Hz/60Hz | |
| Ηλεκτρική τροφοδοσία κυκλώματος ελέγχου | Μία φάση 100V120V 50Hz/60Hz | |||
| 200V | Κύρια τροφοδοσία κυκλώματος | Τύπος A-D | Μία φάση/τρεις φάσεις 200V~240V 50Hz/60Hz | |
| Τύπος E-H | Τρεις φάσεις 200V~240V 50Hz/60Hz | |||
| Ηλεκτρική τροφοδοσία κυκλώματος ελέγχου | Τύπος A-D | Μία φάση 200V ~ 240V 50Hz/60Hz | ||
| Τύπος E-H | Μία φάση 200V~240V B50Hz/60Hz | |||
| Περιβαλλοντικές συνθήκες χρήσης | Θερμοκρασία |
|
||
| Η υγρασία |
Να διατηρείται κάτω από 20% έως 85% RH κατά τη διάρκεια της χρήσης και της αποθήκευσης (χωρίς συμπύκνωση) |
|||
| Υψόμετρο |
Υψόμετρο της θάλασσας κάτω των 1000 μέτρων |
|||
| Δονείται. |
Κάτω από 5,88 m/s2, 10 Hz έως 60 Hz |
|||
| Τρόπος ελέγχου | Δρόμος sinus wave IGBT PWM | |||
| ΕΝΚΟΔΗΣΗ |
|
|||
| Επιστροφή από τον αισθητήρα εξωτερικής μετατόπισης | Α/Β φάση · εισροή διαφορικού σήματος προέλευσης, σειριακή επικοινωνία, αντίστοιχο κατασκευαστή αισθητήρα μετατόπισης σειριακής επικοινωνίας: Mitutoyo, Heidanhain, Renishwa, Magnescale, Nklec-Sankyo, Φάγκορ Αυτοματοποίηση |
|||
| ΕΣΤΡΑΣΤΗΣΗ | Σήμα ελέγχου | Εισαγωγή |
8 (διανομή λειτουργιών μέσω παραμέτρων) |
|
| Αποδόσεις |
3 (διανομή λειτουργιών μέσω παραμέτρων) |
|||
| Αναλογικό σήμα | Αποδόσεις | 2 εξόδους (αναλογικές οθόνες 1 και 2) | ||
| Σήμα παλμού | Αποδόσεις |
Οι παλμοί κωδικοποιητή ή οι παλμοί εξωτερικού αισθητήρα μετατόπισης εκπέμπουν μέσω οδηγών μακράς γραμμής σήματος φάσης A/B. |
||
| Λειτουργία επικοινωνίας | ΠραγματοχρόνιοExpressS ((RTEX) | Μεταφορά σε πραγματικό χρόνο οδηγιών δράσης, ρυθμίσεων παραμέτρων, οθόνων κατάστασης κλπ. | ||
| USB | Μπορεί να συνδεθεί με υπολογιστές για ρυθμίσεις παραμέτρων και παρακολούθηση της κατάστασης. | |||
| Λειτουργία ασφάλειας | Τα αντίστοιχα τερματικά λειτουργικής ασφάλειας. | |||
| Προσωρινό πάνελ | 17 κομμάτια LED2 bit. 2 LED κατάστασης δικτύου (LINK, COM). 3 Χρησιμοποιήστε έναν περιστρεφόμενο διακόπτη για να ορίσετε τη διεύθυνση του κόμβου. 4 Έκδοση αναλογικής οθόνης (αναλογικές οθόνες 1 και 2). |
|||
| Αναζωογόνηση |
|
|||
| Δυναμικό φρένο | Τύπος A-G: ενσωματωμένος τύπος H: μόνο εξωτερικός. | |||
| Πρότυπο ελέγχου | 1Ελέγχος ημι-κλειστού βρόχου. Έλεγχος θέσης: Έλεγχος θέσης προφίλ (PP), Έλεγχος θέσης Cyclilc (CP). Ρυθμιστής ταχύτητας: Ρυθμιστής ταχύτητας κύκλου (CV). Ρυθμισμός ροπής: Ρυθμισμός κυκλικής ροπής (CT). 2 Πλήρης έλεγχος κλειστού κύκλου Ελέγχου θέσης: Ελέγχου θέσης προφίλ (PP), Ελέγχου θέσης κυκλικής (CP) Οι δύο λειτουργίες 1 και 2 που αναφέρονται παραπάνω μπορούν να εναλλάσσονται μέσω παραμέτρων Οι παραπάνω PP/CP/CV/CT μπορούν να αλλάξουν μέσω εντολών επικοινωνίας RTEX |
|||
προδιαγραφές:
1Συμβολο μοντέλου εμφάνισης
| Σύμβολο | Όνομα μοντέλου | Σύμβολο | Όνομα μοντέλου | |
| MAD | Τύπος Α | ΜΔΔ | Τύπος D | |
| ΜΒΔ | Τύπος Β | MED | Τύπος Ε | |
| ΜΚΔ | Τύπος C | ΔΕΠ | Τύπος F |
2η σειρά
| Σύμβολο | Ονομασία σειράς |
|---|---|
| Α | Σειρά Α6 |
3Δραστηριότητες ασφάλειας
| Σύμβολο | Προδιαγραφές |
|---|---|
| N | Χωρίς λειτουργία ασφαλείας |
| Τ | Με χαρακτηριστικά ασφαλείας |
4Η ονομαστική μέγιστη ισχύς ισχύος από τον οδηγό
| Σύμβολο | Κατηγοριοποιημένο ρεύμα | Σύμβολο | Κατηγοριοποιημένο ρεύμα | |
| 0 | 6Α | 5 | 40Α | |
| 1 | 8Α | 8 | 60A | |
| 2 | 12Α | Α | 100A | |
| 3 | 22Α | Β | 120Α | |
| 4 | 24Α | |||
5Προδιαγραφές τάσης τροφοδοσίας
| Σύμβολο | Προδιαγραφές |
|---|---|
| 1 | μονοφασικό 100V |
| 2 | Τριφογενής 200V |
| 3 | Μία φάση/τρία φάση 200V |
6Προδιαγραφές I/F 7Διαφοροποίηση λειτουργίας
| Σύμβολο | Προδιαγραφές | Σύμβολο | Προδιαγραφές |
|---|---|---|---|
| S | Ανάλογη/Πυλικός | Ε | Οικουμενικός τύπος (ειδικός για τη σιδηροδρομική κίνηση) |
| F | Πολυλειτουργικό (πυκνωτικός, αναλογικός, πλήρως κλειστός βρόχος) | ||
| G | Τύπος παγκόσμιας επικοινωνίας (ειδική για την τάση των παλμών, RS232/RS485) | ||
| N | RTEX | Ε | Χωρίς λειτουργία ασφαλείας |
| F | Με χαρακτηριστικά ασφαλείας |
